Suunto Nautic S Gebruikershandleiding

Belangrijke informatie tijdens duik

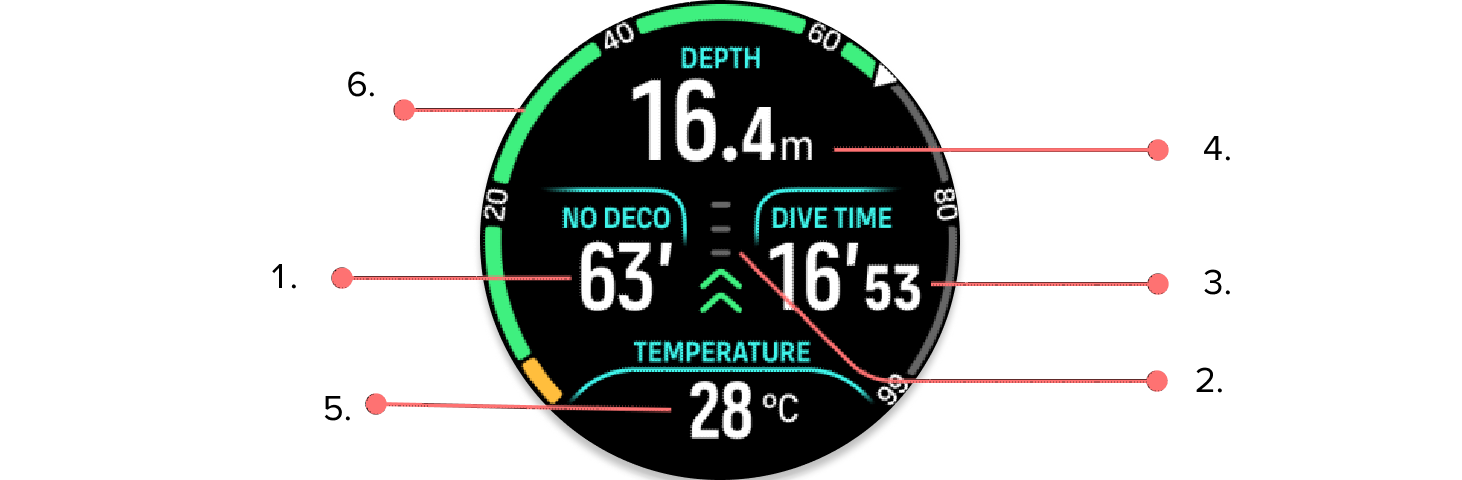

Vanuit het pre-dive-scherm scrol je met de middelste knop door de verschillende duikweergaven. Op een standaardduikdisplay staat de volgende informatie:

1. Decompressie-informatie

2. Opstijgsnelheid met kleurcodes

3. Duiktijd

4. Diepte

5. Schakelvenster met wisselende informatie

6. Boog met belangrijke info: geen-decompressielimiet, tankdruk, tijd naar oppervlakte, stoptijd, kompas.

Decompressie-informatie:

Het decompressieveld is altijd zichtbaar en toont de volgende gegevens in de volgende situaties:

Oppervlaktetijd: Zodra je boven bent, wordt het decompressieveld vervangen door een oppervlaktetimer. Deze toont de tijd die is verstreken tussen het moment dat je aan het einde van de duik aan de oppervlakte komt, en het moment dat je afdaalt voor de volgende duik. De tijd wordt het eerste uur getoond in minuten en seconden. Na het eerste uur wordt de tijd getoond in uren en minuten totdat er 24 uur is verstreken, vervolgens tot zeven dagen na de duik in uren en daarna alleen in dagen.

Geen decompressielimiet (NDL): Zodra de duik is gestart, wordt de oppervlaktetimer vervangen door de geen-decompressietijd. Dit is de tijd die je op de huidige diepte hebt totdat decompressiestops verplicht zijn. Als de geen-decompressietijd langer is dan 99 minuten, wordt deze weergegeven als >99.

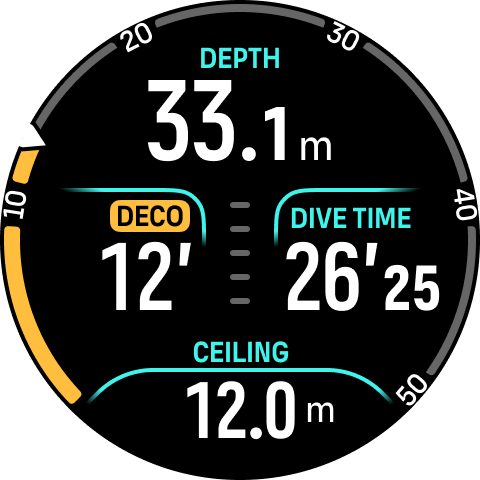

Decotijd: Als de geen-decompressielimiet wordt overschreden, gaat er een alarm af en wordt de geen-decompressielimiet vervangen door de optimale opstijgtijd in minuten (TTS). De melding Deco verschijnt, de NDL-boog kleurt oranje en geeft dezelfde TTS aan en het plafond wordt getoond in het schakelvenster. Het plafond is de diepte van de decompressiestop. Ook gaat er een alarm af, dat je kunt bevestigen door op een knop te drukken. Lees meer over decompressieduiken in 9.2 Decompression dives-OL.

Stoptijd: Als er tijdens de duik een veiligheids- of decostop moet worden gemaakt, wordt de NDL of decompressie-informatie vervangen door een stoptimer, die de vereiste stoptijd in minuten en seconden aftelt. Het dieptebereik van de stop wordt aangegeven in het diepteveld. Zodra de stop is voltooid, verschijnt er Stop gemaakt in het schakelvenster. Je kunt de tijd van de veiligheidsstop aanpassen in de instellingen van het algoritme.

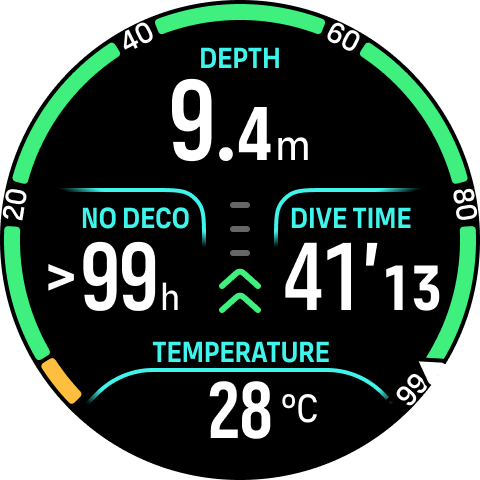

Opstijgsnelheid:

Tijdens een duik geeft de balk in het midden van het scherm aan hoe snel je opstijgt. Eén segment in de balk staat voor 2 meter (6,6 ft) per minuut.

De kleuren van de balk betekenen het volgende:

• Grijs geeft aan dat de opstijgsnelheid minder dan 2 meter (6,6 ft) per minuut is

• Groen geeft dan dat de opstijgsnelheid tussen 4 meter (13 ft) en 8 meter (26 ft) per minuut ligt

• Geel geeft aan dat de opstijgsnelheid hoger dan 8 meter (26 ft) per minuut is

• Rood geeft aan dat de opstijgsnelheid 10 meter (33 ft) per minuut is

• Rood gemarkeerd geeft aan dat de opstijgsnelheid 5 seconden of langer hoger is dan 10 meter (33 ft) per minuut

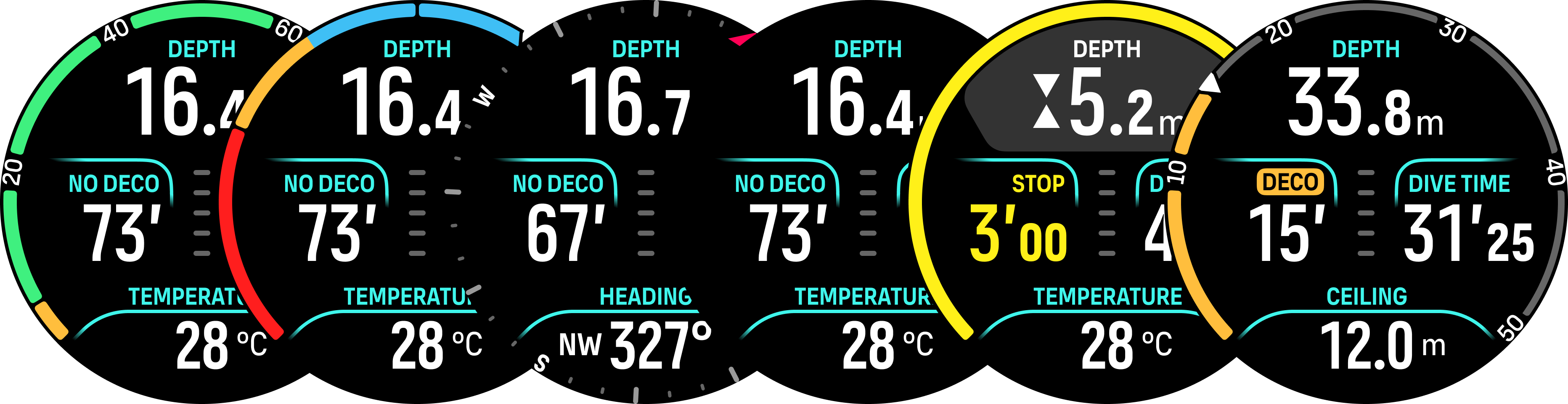

Boog met belangrijke informatie

De Suunto Nautic S biedt verschillende bogen voor zowel de modus Eén gas als de modus Meerdere gassen.

Geen deco: De boog toont de geen-decompressietijd van 0 tot en met 99. De boog is groen van 5 tot en met 99 en oranje tussen 0 en 5. Als de waarde hoger is dan 99, is de boog vol.

Tankdruk: De boog toont druk in de fles als de duikcomputer is gekoppeld met een Suunto Tank POD. De balken op de boog staan altijd voor 50 bar. De kleuren staan voor bepaalde segmenten van het bereik:

• Rood : 50 bar/750 psi of minder

• Oranje: 51 bar – 80 bar/750 psi – 1000 psi

Als er geen Tank POD is gekoppeld of er geen signaal is, is de boog grijs.

Kompas: De boog toont het magnetische noorden (de rode pijl) en de vier windrichtingen. Zie Gebruik van het kompas tijdens de duik.

Stopwatch: De boog toont seconden. Zodra er 60 seconden zijn verstreken, worden de minuten met een balk aangegeven. Zie Gebruik van de stopwatch tijdens het duiken.

Ook zijn er twee dynamische bogen:

Stoptimer: Als je een stop moet maken, toont de boog de waarde die ook in het venster in de duikweergave staat.

TTS: Als je de geen-decompressielimiet overschrijdt, kleurt de boog oranje en wordt de Tijd naar oppervlakte (TTS) getoond. Het bereik van de TTS-boog is 0 tot 50 minuten. Bij een hogere waarde is de boog vol.

Druk op de middelste knop om tussen de bogen te scrollen.

Schakelvenster voor duiken

In het schakelvenster onder aan het duikscherm kan verschillende informatie worden getoond – elke keer dat je de onderste knop kort indrukt, wisselt de informatie.

Schakelvenster	Informatie in schakelvenster	Toelichting

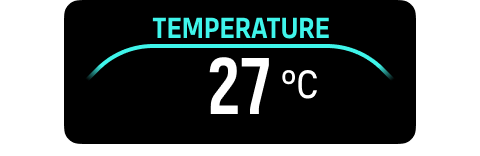

	Temperatuur	De huidige temperatuur in graden Celsius of Fahrenheit, afhankelijk van de ingestelde eenheid.

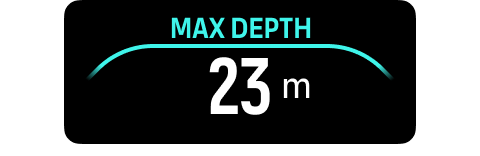

	Max. diepte	De maximale diepte die tijdens de huidige duik is bereikt.

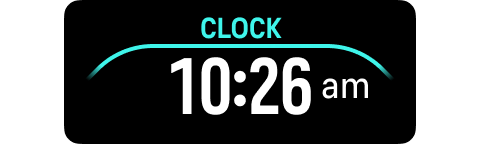

	Klok	Het tijdstip – als 12-of 24-uursklok, afhankelijk van de tijdnotatie die je onder Tijd/datum hebt ingesteld.

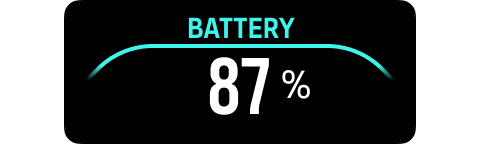

	Batterij	De resterende batterijspanning in procenten. Zie Verplichte duikalarmen voor batterij-alarmen.

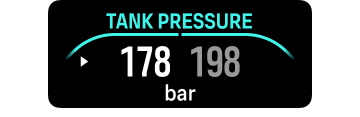

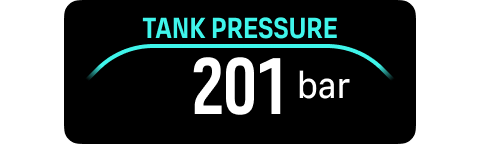

	Tankdruk	De tankdruk in de ingestelde eenheid (bar of psi) voor je actieve gasmengsel indien verbonden met een Tank POD. Als je 2 tankpods aan dezelfde gastank hebt gekoppeld, is het schakelvenster een dubbel veld.

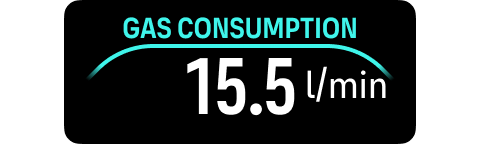

	Gasverbruik (L/min of kub. ft/min)	Het gasverbruik is de daadwerkelijke snelheid waarmee je tijdens een duik gas verbruikt. Het gasverbruik wordt gemeten in liters per minuut (kubieke feet per minuut) en wordt berekend voor de actuele diepte. Zie Gasverbruik voor meer informatie.

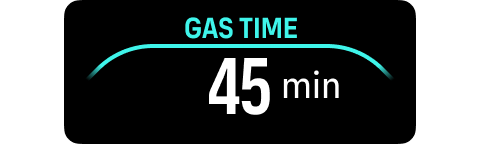

	Gastijd	De gastijd is de tijd die je op de huidige diepte kunt blijven. Zie Gastijd voor meer informatie.

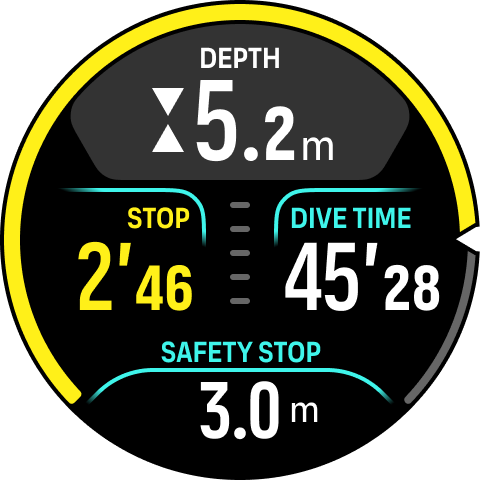

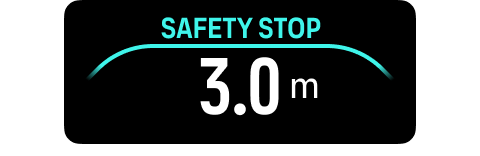

	Veiligheidsstop	Geadviseerd wordt om aan het eind van elke duik dieper dan 10 meter (33 ft) een veiligheidsstop van drie (3) minuten te maken. Wanneer je ondieper dan 10 meter (33 ft) komt, wordt de minimale diepte van 3 meter (9,8 ft) voor de veiligheidsstop in het schakelvenster getoond. Veiligheidsstops kunnen worden ingesteld op drie (3), vier (4) of vijf (5) minuten onder Instellingen van het algoritme.

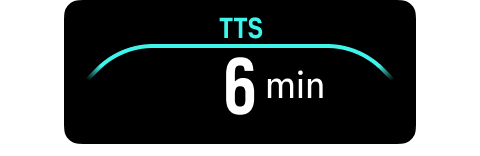

	Tijd naar oppervlakte(TTS)	Tijd naar oppervlakte is de tijd in minuten die je nodig hebt om naar de oppervlakte te gaan met de ingestelde gasmengsels inclusief alle verplichte decompressiestops.

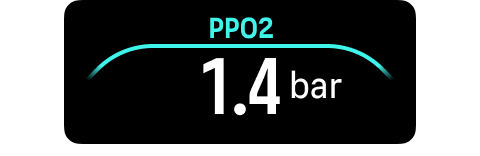

	DaadwerkelijkppO2	De huidige zuurstofdruk van het actieve gas. Partiële druk is de fractie zuurstof in het gas op de huidige diepte. De waarde wordt altijd getoond als absolute druk (ATA) (1 ATA= 1,013 bar). Als de ppO2 de vooraf ingestelde limiet voor het gasmengsel overschrijdt, kleurt het schakelvenster geel en wordt er een alarm geactiveerd. Als de ppO2 de maximale partiële druklimiet van 1,6 overschrijdt, wordt het schakelvenster rood totdat je minder diep stijgt dan de MOD-diepte.

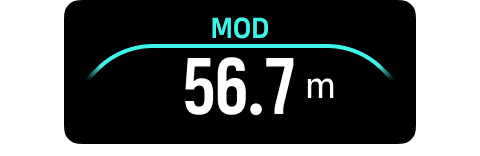

	MOD	Maximale werkingsdiepte. MOD is de diepte waarop de partiële zuurstofdruk (ppO2) van het gas een veilige limiet overschrijdt.

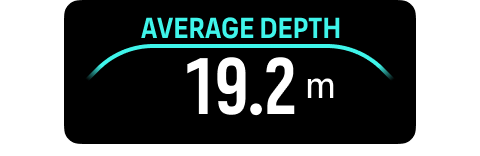

	Gemiddelde diepte	De gemiddelde diepte van de huidige duik wordt berekend vanaf het moment dat de startdiepte wordt overschreden, tot het einde van de duik.

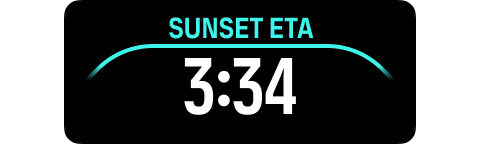

	Zonsondergang ETA	De tijd totdat naar verwachting de zon zal ondergaan, in uren en minuten. Het tijdstip van de zonsondergang wordt bepaald via gps – deze informatie dateert van de laatste keer dat je gps op je horloge hebt gebruikt.

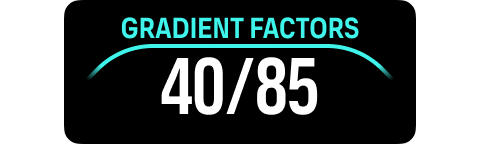

	Gradiëntfactoren	De gradiëntfactor die je hebt ingesteld in de Algoritmeinstellingen. Zie Instellingen van het algoritme and Gradiëntfactoren voor meer informatie over het duikalgoritme en gradiëntfactoren.

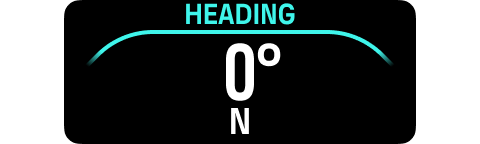

	Koers	De kompasfunctie toont de koers in graden en de kardinale en interkardinale richting. Het kompas kalibreert zichzelf tijdens gebruik, maar als een herkalibratie nodig is, verschijnt er een prompt. Om het kompas te kalibreren draai en kantel je het horloge in een acht.

Dynamische waarden

Een aantal waarden is standaard zichtbaar in het schakelvenster. De waarden worden uitsluitend getoond als deze door een alarm of gebeurtenis worden geactiveerd.

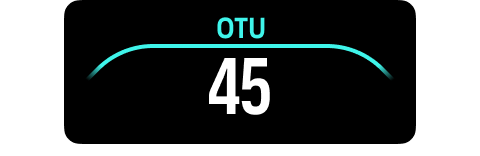

OTU

Eenheid voor zuurstoftolerantie (Oxygen Tolerance Unit). Dit wordt gebruikt om de zuurstofvergiftiging in het lichaam als gevolg van blootstelling aan een te hoge partiële zuurstofdruk te meten. De Suunto Nautic S waarschuwt je wanneer de dagelijkse aanbevolen limiet 250 (pas op) en 300 (waarschuwing) bereikt.

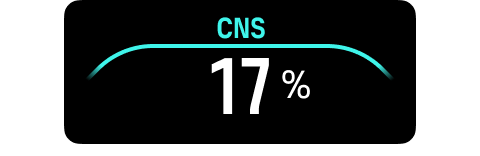

CNS

Vergiftiging van het centraal zenuwstelsel. De CNS-waarde is een maat voor hoe lang je blootgesteld bent geweest aan verhoogde partiële zuurstofdruk (ppO2), weergegeven als een percentage van een maximaal toegestane blootstelling. De Suunto Nautic S waarschuwt je als CNS% geeft 80% (pas op) bereikt en wanneer de limiet van 100% (waarschuwing) wordt overschreden.

De blootstelling aan zuurstof wordt berekend op basis van tabellen en principes met de huidige geaccepteerde blootstellingstijden. De limieten zijn gebaseerd op de NOAA Diving Manual. Het CNS-percentage wordt in de duikmodus doorlopend berekend, ook wanneer je boven water bent.

Ook schat de duikcomputer aan de hand van verschillende methoden de blootstelling aan zuurstof zo behoudend mogelijk in. Voorbeeld:

• De weergegeven zuurstofblootstelling wordt naar boven afgerond naar het eerstvolgende percentage.

• De CNS% is maximaal 1,6 bar (23,2 psi).

• De OTU wordt bewaakt op basis van het dagelijkse tolerantieniveau voor de lange termijn en de herstelfactor is verlaagd.

Aan de oppervlakte en nadat de duik is beëindigd, neemt de CNS waarde af met een halfwaardetijd van 90 min. Als de CNS na de duik bijvoorbeeld 100 is, is deze na 90 minuten afgenomen tot 50 en na nog eens 90 minuten tot 25.

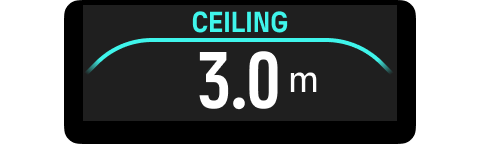

Plafond

Wanneer verplichte decompressiestops nodig zijn, wordt in het schakelvenster en waarde voor het plafond getoond. Suunto Nautic S toont altijd de plafondwaarde vanaf de diepste van deze stops. Je mag nooit opstijgen tot boven het plafond. Lees meer over decompressieduiken in Decompressieduiken.
